一、基本参数

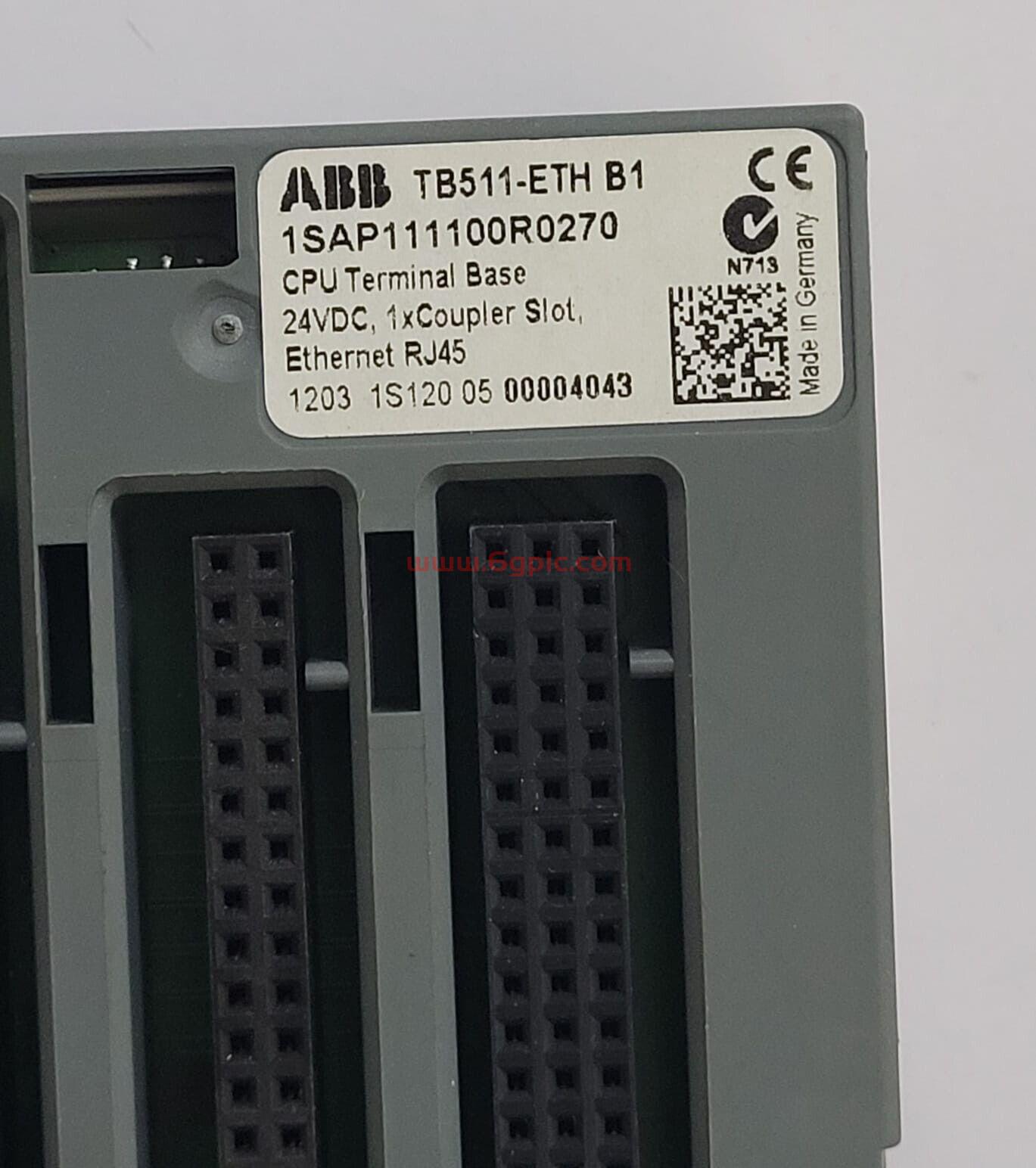

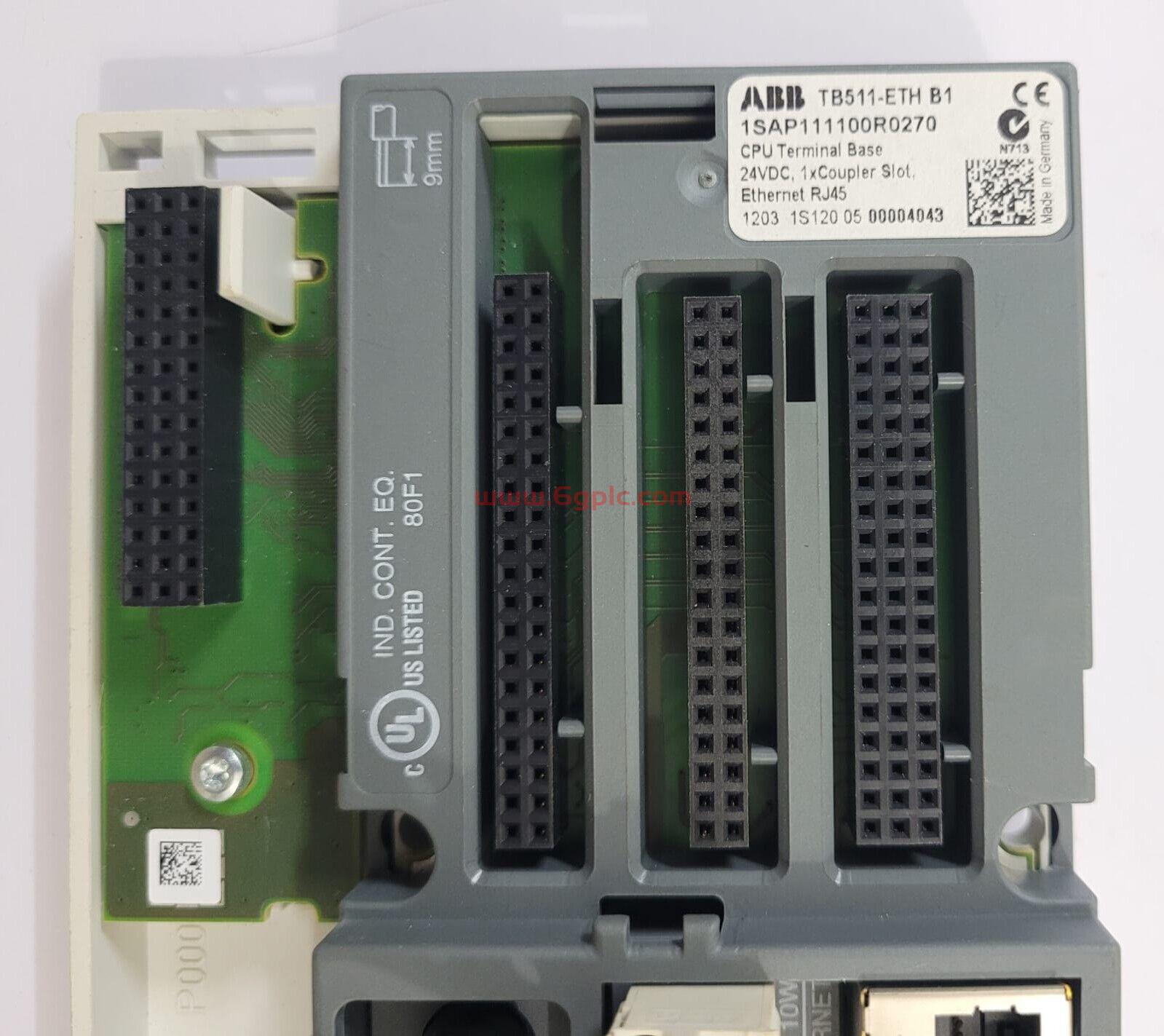

• 型号：TB511-ETH

• 类型：通讯底板/CPU底座

• 供电电压：通常支持24VDC供电，这是工业自动化设备中常见的电压规格。

二、电气特性

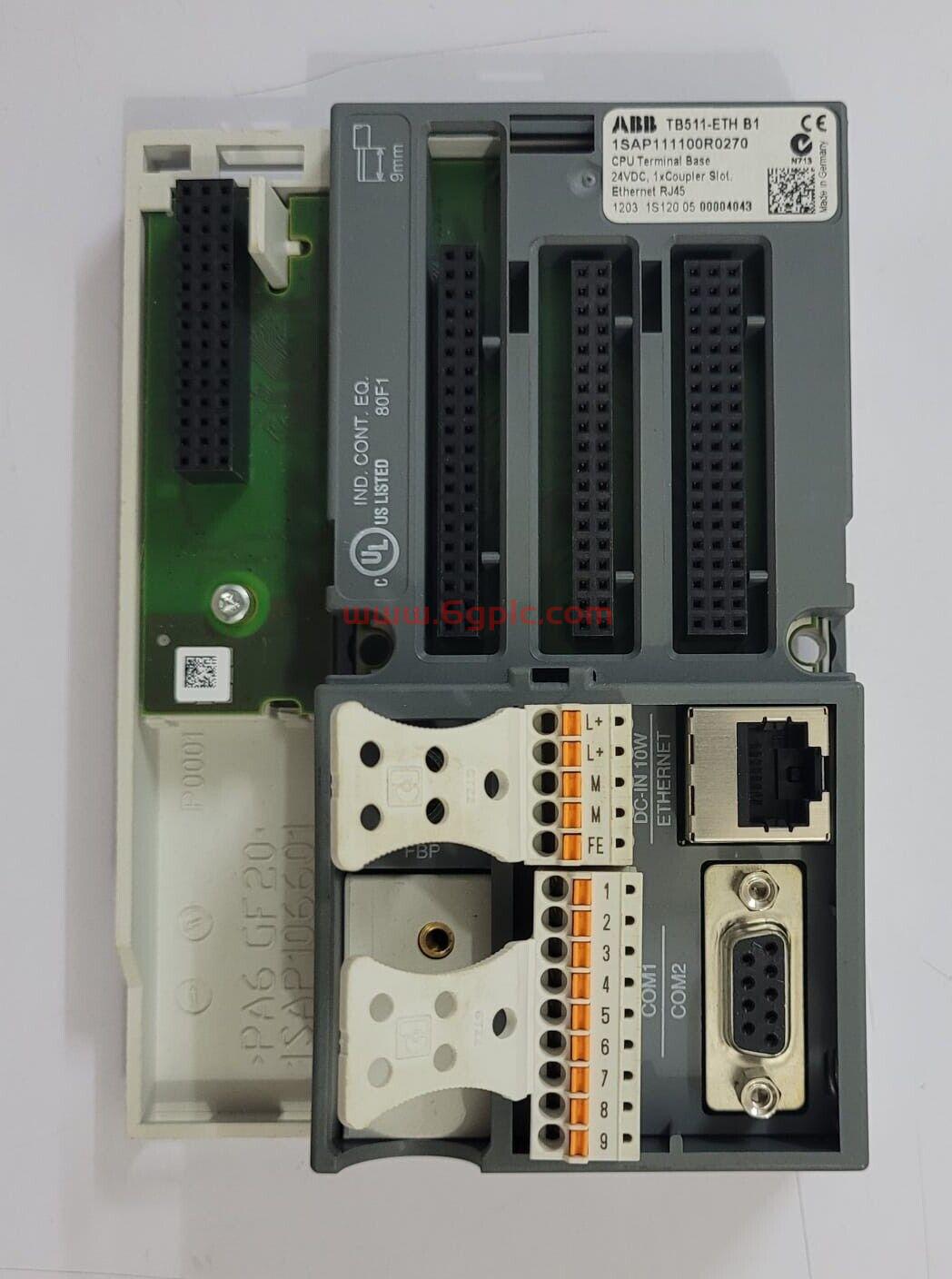

• 通讯接口：

• 集成以太网RJ45接口，支持以太网通讯，便于实现远程监控和数据传输。

• 集成FBP从站接口，提供与其他设备的灵活连接选项。

• COM1口带弹簧接线端子，支持RS232/RS485可设，具备编程功能、CS31主站功能、Modbus主/从通讯和ASCII功能。

• COM2口为SUBD9型接口，同样支持RS232/RS485可设，并具备编程功能、Modbus主/从通讯和ASCII功能。

• 扩展性：集中扩展多可带7个本地扩展模块，提供强大的扩展能力，满足复杂控制系统的需求。

三、物理特性

• 尺寸与重量：虽然具体尺寸和重量未在参考文章中明确提及，但根据ABB公司产品的常规设计，TB511-ETH终端底座应具有紧凑的设计和合理的重量，以便于安装和集成到工业自动化系统中。

• 材质与结构：采用高质量的材料制造，结构坚固耐用，能够承受工业现场的恶劣环境。

四、功能与应用

• 功能：

• 作为ABB PLC AC500系列的通讯底板，TB511-ETH终端底座提供了强大的通讯和扩展能力，支持多种现场总线通讯扩展功能模块。

• 支持分布式I/O扩展，通过增加扩展模块，可以灵活配置输入/输出点数，满足不同控制系统的需求。

• 应用场景：广泛应用于工业自动化领域，如钢铁、电力、化工、石油、天然气等行业。在自动化生产线、过程控制系统、远程监控系统中发挥着重要作用。

五、兼容性与限制

• 兼容性：虽然TB511-ETH终端底座与ABB PLC AC500系列具有良好的兼容性，但需要注意的是，它可能不兼容V2.0及以上版本具有以太网功能的CPU。因此，在选择和使用时，需要仔细核对CPU的版本和兼容性信息。

• 限制：由于具体的技术规格可能因产品版本和制造商而有所不同，因此在使用TB511-ETH终端底座时，需要遵循相关的技术规范和限制条件。
