一、产品概述

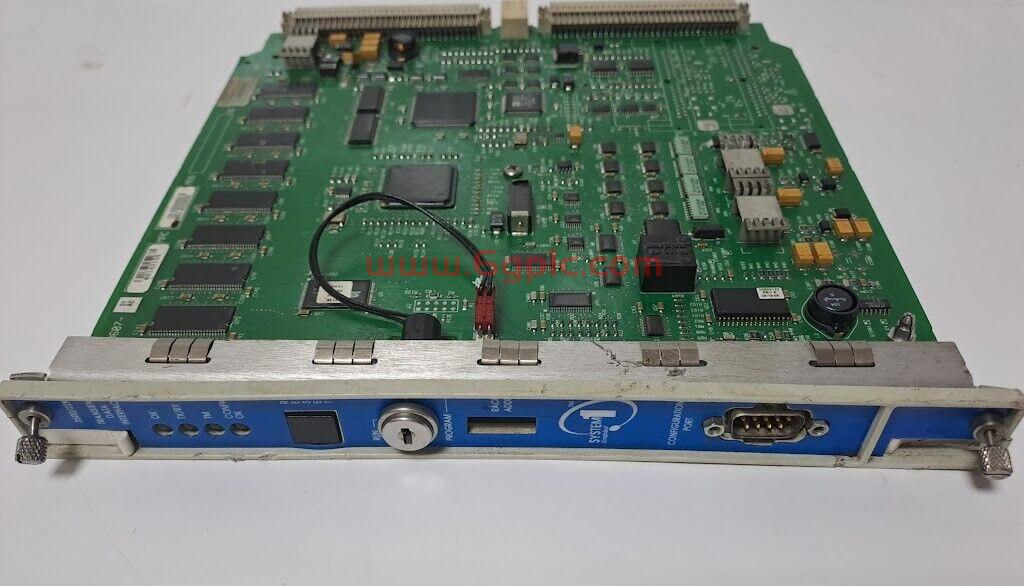

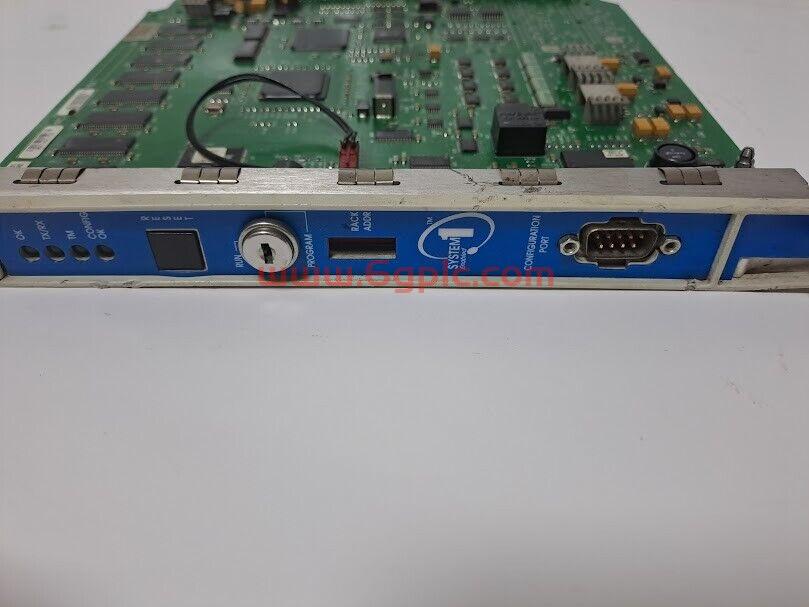

138607-01交流电瞬态数据接口（Transient Data Interface, TDI）是Bently Nevada（现隶属于GE Industrial Solutions）生产的一款专为3500监测系统设计的高性能数据接口模块。该模块能够连续采集稳态和瞬态的波形数据，并通过以太网连接快速传输至主计算机软件，为机械设备的运行状态分析和故障诊断提供了强大的数据支持。

二、技术参数

1. 数据采集能力

• 数据类型：支持稳态和瞬态的波形数据连续采集，覆盖机械设备的全面运行状态。

• 采集精度：具备高精度数据采集能力，确保数据的准确性和可靠性，满足精密监测需求。

• 波形采样率：用户可根据实际需求配置同步波形采样率，以适应不同监测场景对采样精度的要求。

2. 数据传输特性

• 传输方式：通过以太网连接实现高速数据传输，确保数据的实时性和准确性，减少数据延迟。

• 接口标准：符合工业以太网标准，方便与各种工业自动化系统和软件进行无缝集成。

3. 兼容性与扩展性

• 兼容性：与3500监测系统和本特利System 1TM机械管理软件高度兼容，确保数据在系统中的顺畅流通和处理。

• 扩展性：支持多种通信协议和数据格式，方便与其他设备和软件系统进行数据交换和共享，提升系统的灵活性和可扩展性。

4. 集成功能

• 功能模块：集成了3500/20机架接口模块（RIM）的功能和TDXnet等通信处理器的数据收集功能，实现数据采集、处理和传输的一体化。

• 通信处理器：内置高性能通信处理器，如TDXnet，提供强大的数据处理和通信能力，确保数据的快速处理和传输。

5. 物理特性

• 安装位置：通常安装在3500机架的特定槽位（如Slot1），靠近电源位置，以确保数据传输的稳定性和可靠性。

• 连接接口：配备2针连接器，用于将信号公共端连接到机架的单点仪表接地端，支持四个3500系统按键信号输入，确保信号的准确传输和接收。

三、应用特性

• 动态数据捕获：使用可选的通道启用磁盘功能，能够捕获动态和高分辨率的瞬态数据，为深入分析提供丰富的数据资源。

• 波形数据同步：支持同步和异步数据采样模式，确保多通道波形数据的同步性和一致性。

• 静态值数据记录：在特定条件下（如告警触发时），能够记录静态值数据，包括振幅、相位等关键参数，为故障分析提供重要依据。

四、应用领域

138607-01交流电瞬态数据接口广泛应用于钢铁、电力、冶金、化工、石化、造纸、矿山、核电等工业领域。它可以与M系列监视器（如3500/40M、3500/42M等）连接，为各种旋转设备的监测和诊断提供关键数据支持。通过实时、准确地捕捉设备的运行数据，该接口模块有助于企业实现高效、可靠的设备运行和维护管理。
