125800-01 输入输出模块 原装全新供应 组件进口出售

一、基本概述

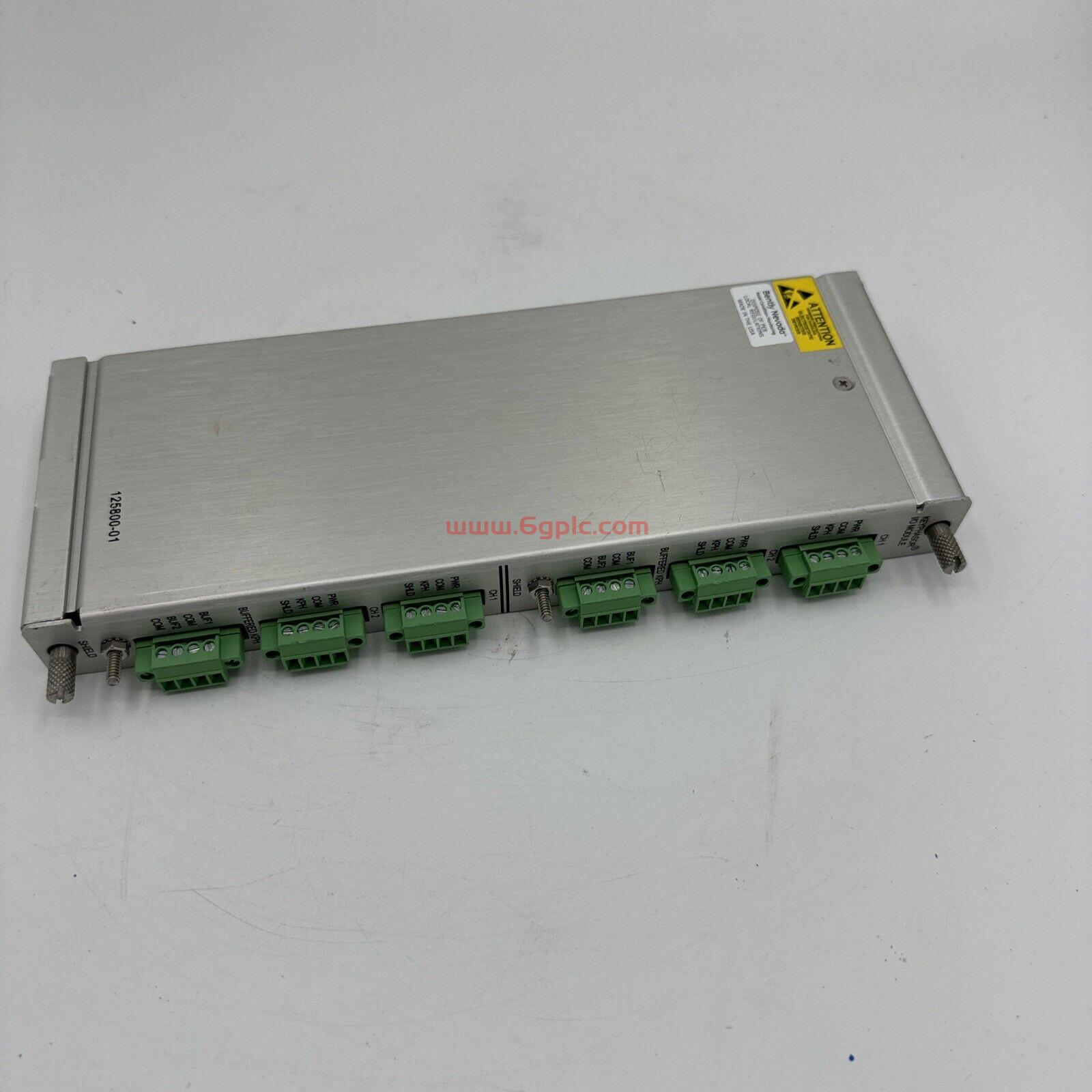

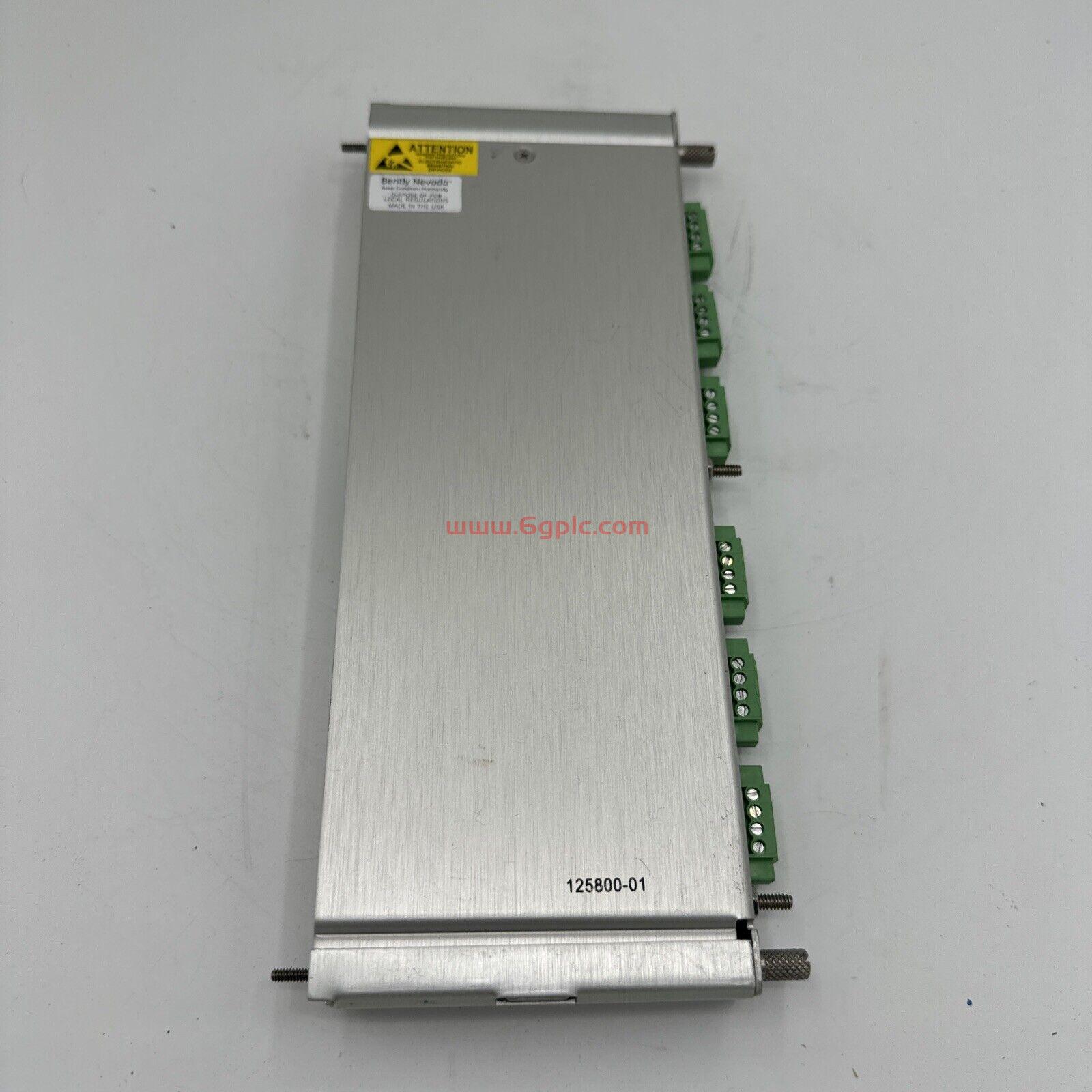

产品名称：125800-01相键输入输出模块

用途：用于3500/25状态监测系统，提供精确的转速、相位、跟踪滤波等测量功能。

安装方式：室内安装，通常安装在3500系统的框架中。

二、电气参数

工作电源：支持24Vdc或120Vac电源输入，以满足不同系统的供电需求。

额定电压：220V（注意，此处额定电压可能指的是模块设计的最高电压等级，实际工作时需根据系统要求调整）。

输入信号范围：

• 非绝缘I/O模块：-0.8V到-21.0V

• 绝缘I/O模块：+5V到-11V

输出范围：

• 转速/频率输出范围：1到99,999rpm（对应频率0.017到1667Hz），确保测量精度和范围广泛。

输入阻抗：最小21.8kΩ，确保信号传输的稳定性和准确性。

功耗：虽然具体功耗值未直接给出，但根据一般经验，该类型模块的功耗较低，适合长时间稳定运行。

三、性能参数

分辨率：高达1200Hz的分辨率，确保测量结果的精确性，特别适用于需要高灵敏度监测的应用场景。

转速/频率范围：

• 输入范围：1到1,200,000rpm（对应频率0.017到20Khz），覆盖从极低到极高的转速范围。

• 输出范围：如上所述，确保了广泛的适用性和灵活性。

精度：转速/频率信号的精度在标准条件下（如25°C）有明确定义，保证了测量结果的可靠性。

四、接口与兼容性

接口：通过3500框架底板与监测器模块相连，实现信号的输入与输出。

兼容性：支持多种传感器类型，包括电涡流传感器和电磁传感器，确保与不同监测系统的兼容性。

模块配置：

• 每个模块最多可接收2个来自传感器的信号。

• 当需要安装2个以下的Keyphasor传感器时，只需安装一个3500/25模块；若需更多，可安装两个模块并联工作，提供基本和辅助两种键相位信号。

五、应用与安装

应用场景：

• 转速测量：精确测量旋转设备的转速，为系统监控提供重要数据。

• 相位测量：提供精确的相位信息，用于分析设备的运行状态和故障诊断。

• 跟踪滤波：通过滤除噪声信号，提高测量数据的准确性。
