一、模块概述

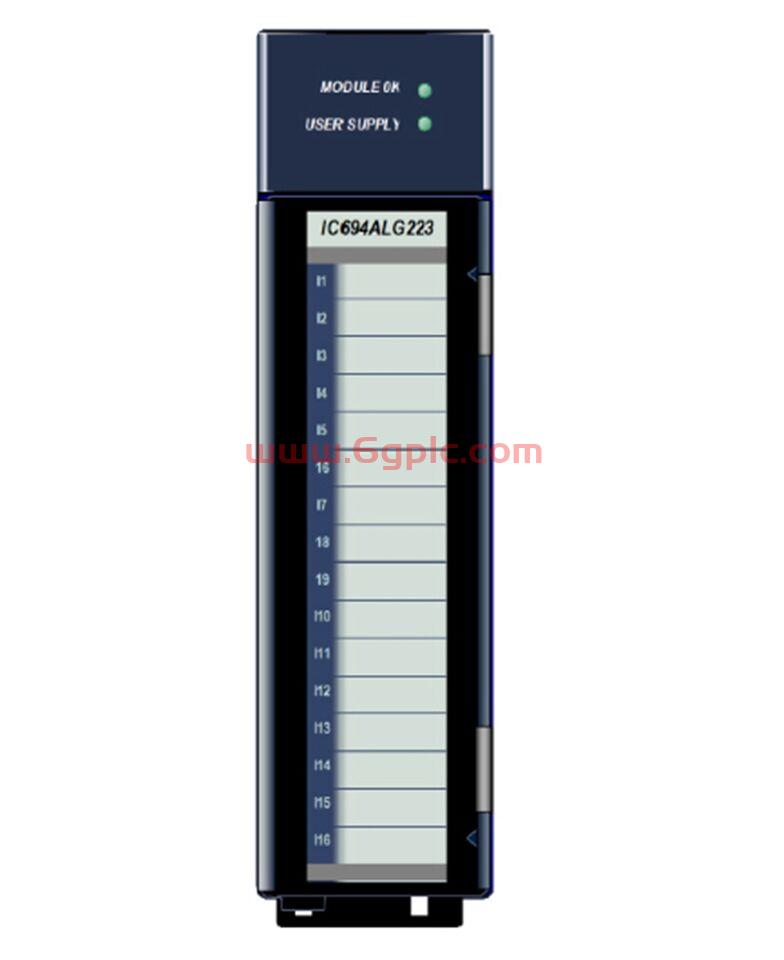

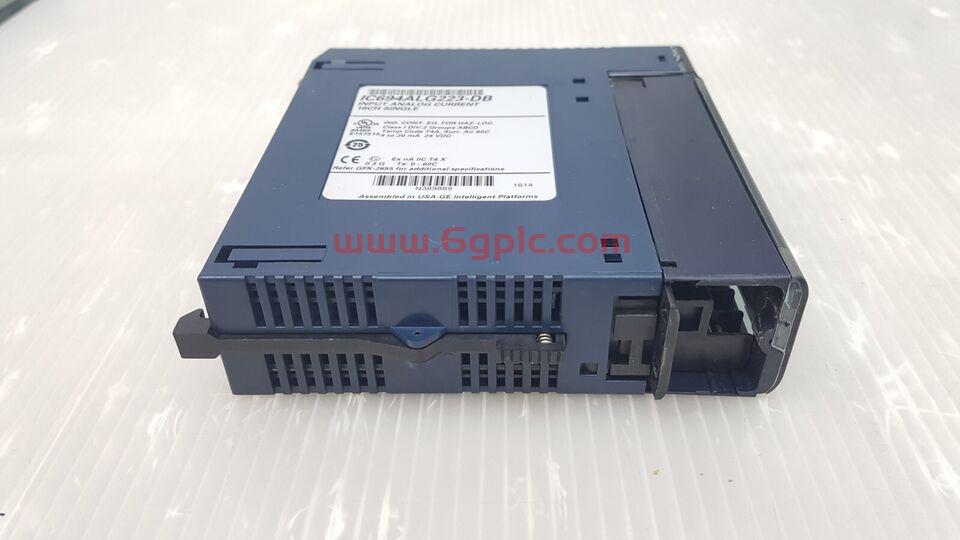

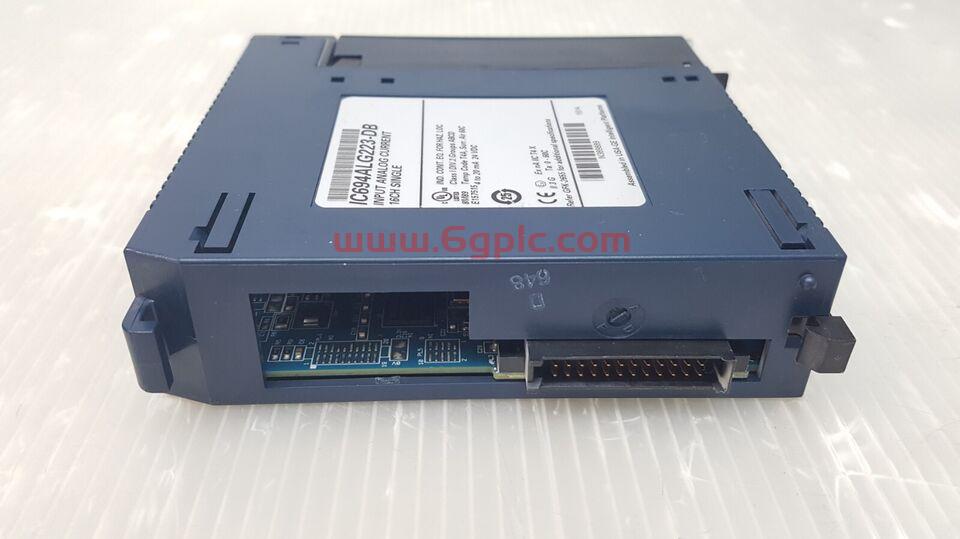

IC694ALG223输入模拟模块是GE Fanuc（现归属于维谛自动化技术）生产的一款RX3i可编自动化技术控制板(PAC)密度高的仿真模拟输入模块。该模块设计用于接收和转换模拟信号，以便在工业自动化系统中进行进一步处理和控制。
二、主要参数
通道数量：
IC694ALG223模块具备16个单端仿真模拟输入通道，可以单独配置为接纳不同的输入数据信号。
输入信号范围：
每个通道可以配置为接受0-20mA、4-20mA（规范）和4-20mA（加强型）的输入信号。
针对4-20mA的加强型输入范畴，能设报警以检验4-0mA的输入电流，同时也为4-20mA的额定值运用给予开路故障检验。
分辨率与转换速率：
模块的屏幕分辨率为12位，意味着其能够区分并处理大量的模拟信号值。
转换速率为13ms（或刷新速度为6ms，具体可能因版本或配置而异），能够快速响应输入信号的变化。
输入特性：
单端通道的共模电压为0V。
针对达到1kHz的交流电压，共模抑止超过70分贝，具有优秀的抗干扰能力。
输入特性阻抗为250欧姆，输入带通滤波器回应为19Hz。
电源要求：
模块需要外部24V直流稳压电源供电，同时还会从系统电源中吸取一定的电流。
模块的电流要求为120mAh（5V直流电源），并会从外部的24V直流稳压电源中吸取65mAh的电流。
环境适应性：
该模块设计坚固耐用，能够在恶劣的工业环境中正常工作。
温度适用范围广，最低温度可达-20℃，最高温度可达60℃。
配置与软件支持：
可以通过配置软件为每个输入通道设置不同的输入范围和报警阀值。
软件支持实现模块的初始化、配置、监控和故障诊断等功能。
兼容性：
IC694ALG223模块适用于Rx3i和RX7i控制板平台上的当地或分布式系统I/O模块。
可以与其他PACSystems RX3i系列模块和系统进行无缝集成。
三、功能模块与应用
模块状态更新：
IC694ALG223输入模块能够为系统软件CPU提供开关电源状况和模块状态更新，有助于系统监控和维护。
报警与故障检测：
模块具备报警功能，当输入信号超出预设范围时，可以触发报警信号。
提供开路故障检测功能，确保系统的可靠性和稳定性。
工业应用：
该模块适用于各种工业自动化控制系统，如化工、石油、电力、制造等行业。
可以用于监测和控制温度、压力、流量等工艺参数。
