一、基本概述

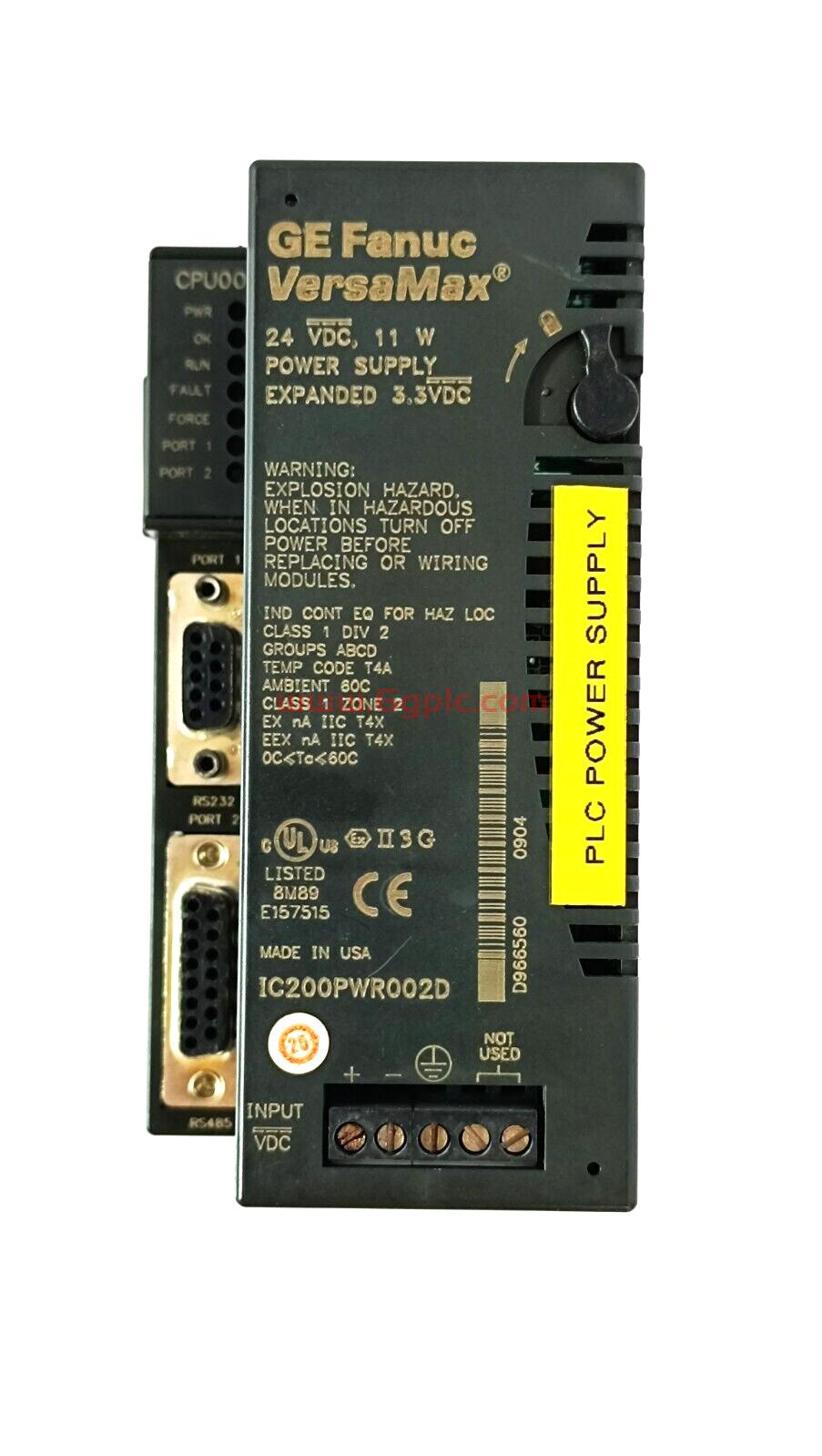

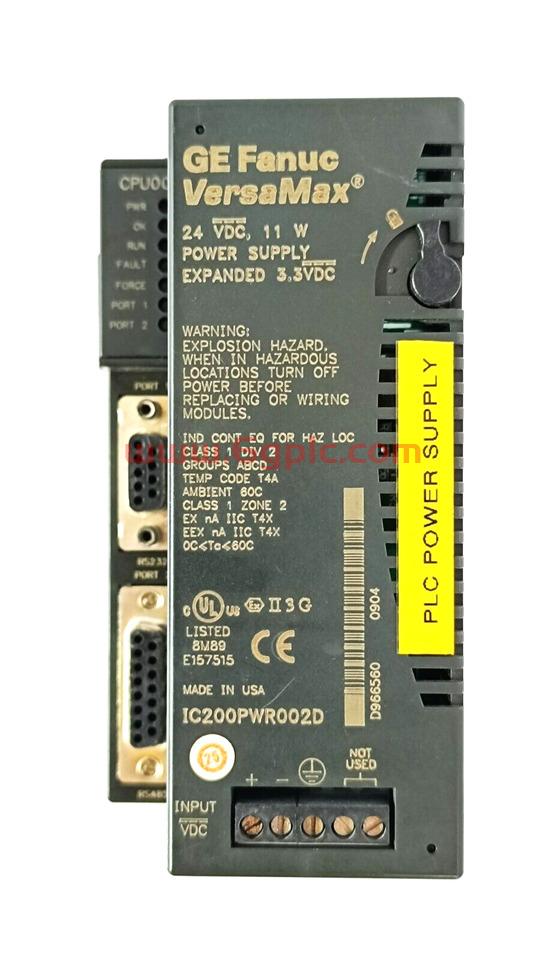

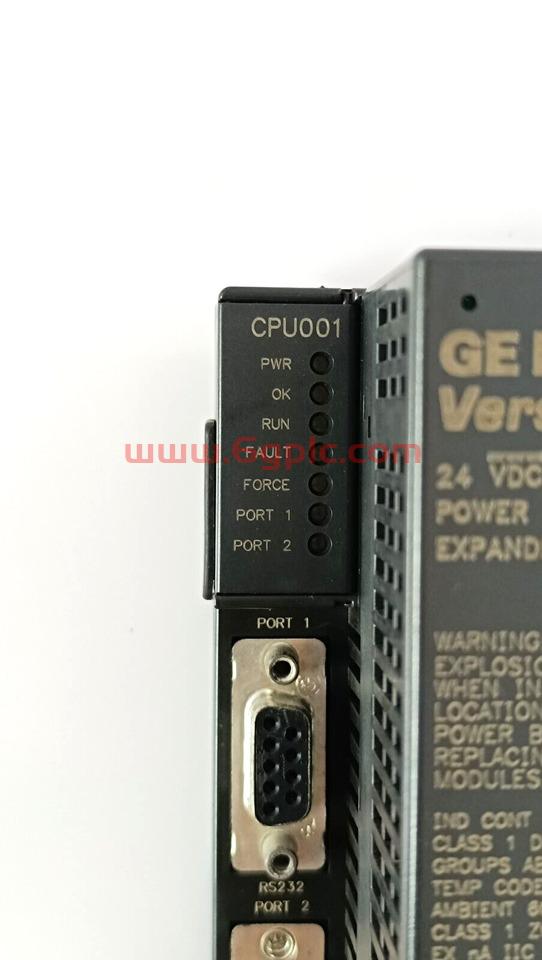

IC200PWR002电源模块是GE通用电气（GE Fanuc）Versamax系列的一个扩展电源单元（PSU）。该模块设计用于在18-30 VDC的输入电源电压下工作，标称电源电压为24 VDC，为系统提供稳定可靠的电源供应。

二、电气参数

1. 输入参数

• 输入电压范围：18-30 VDC

• 标称输入电压：24 VDC

• 输入功率：11瓦特

• 浪涌电流：

• 24 VDC时：额定值为20安培，最长持续时间为6毫秒

• 30 VDC时：额定值为25安培，最短持续时间为6毫秒

2. 输出参数

• 输出电压：

• 5 VDC

• 3.3 VDC

• 总输出电流：最大为1.5 A

• 在3.3 VDC时，最大输出电流为1.5 A（但不超过总最大输出电流）

• 在5 VDC时，最大输出电流为1.0 A（考虑到总最大输出电流限制）

• 输出特性：

• 模块输出特性稳定，能够在不同负载条件下提供恒定的输出电压和电流。

• 具有过载保护和短路保护功能，确保系统安全稳定运行。

三、物理参数

• 尺寸：49毫米（1.93英寸）× 133.4毫米（5.25英寸）× 39毫米（1.54英寸）

• 重量：具体重量因制造商和批次而异，但通常较为轻便，便于安装和维护。

• 安装方式：手动安装，适用于各种工业自动化和控制系统的机柜和面板。

四、环境参数

• 工作温度：通常在-20℃至+70℃的范围内工作，但具体温度范围可能因制造商和实际应用场景而异。

• 环境湿度：最大相对湿度为75%（无凝结）。

• 存储条件：应存储在干燥、通风、无腐蚀性气体的环境中，避免阳光直射和高温。

五、功能特点

• 多电压输出：提供5 VDC和3.3 VDC两种输出电压，满足不同设备的电源需求。

• 高稳定性：采用先进的电源管理技术，确保输出电压和电流的稳定性和精度。

• 过载保护：内置过载保护功能，当输出电流超过额定值时，模块会自动切断输出，保护设备和系统安全。

• 短路保护：具有短路保护功能，当输出端发生短路时，模块会立即停止输出，防止损坏。

• 反极性保护：防止输入电源极性接反导致的模块损坏，提高系统的可靠性和安全性。
